SECTION 6A

STEERING (POWER STEERING SYSTEM)

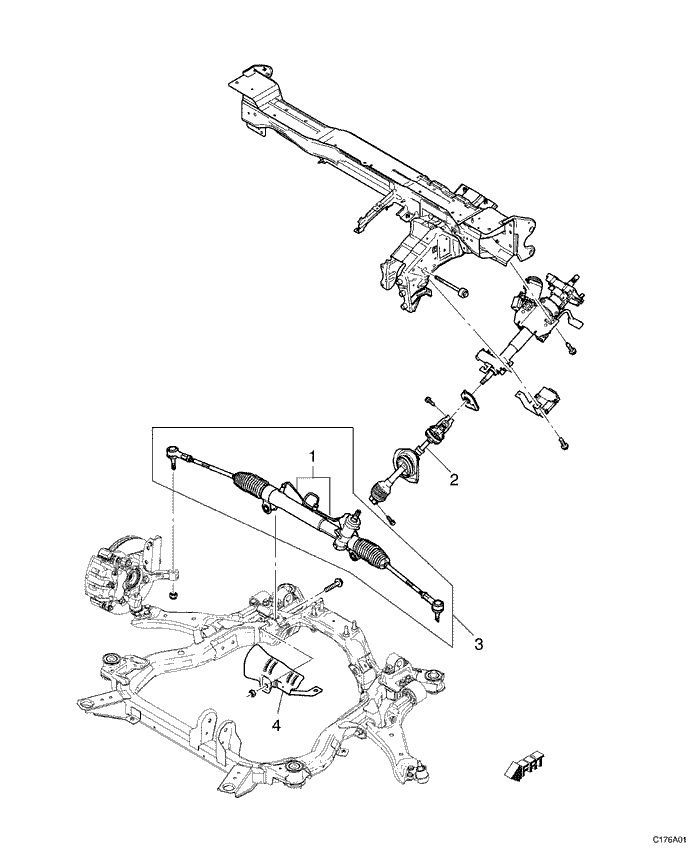

C176A01
Display graphicTranslations of text in graphics


POWER STEERING SYSTEM - POWER STEERING GEAR (621)

NO.
OPERATION DESCRIPTION
OPERATION CODE
MODEL
C100
C105
1
. LINE, POWER STEERING GEAR CYLINDER - REPLACE
.
.
.
Right
6210100
0.7
0.7
Left
6210200
0.7
0.7
Both
6210300
0.8
0.8
2
. COUPLING, STEERING FLEXIBLE - REPLACE
6210500
0.5
0.5
3
. GEAR ASSEMBLY, POWER STEERING
.
.
.
adjust
6210700
0.4
0.4
Replace
6210800
1.7
1.7
. GEAR ASSEMBLY, POWER STEERING (RHD) - REPLACE
6211100
1.7
1.7
4
. SHIELD, STEERING GEAR HEAT - REPLACE
6211300
0.3
0.3

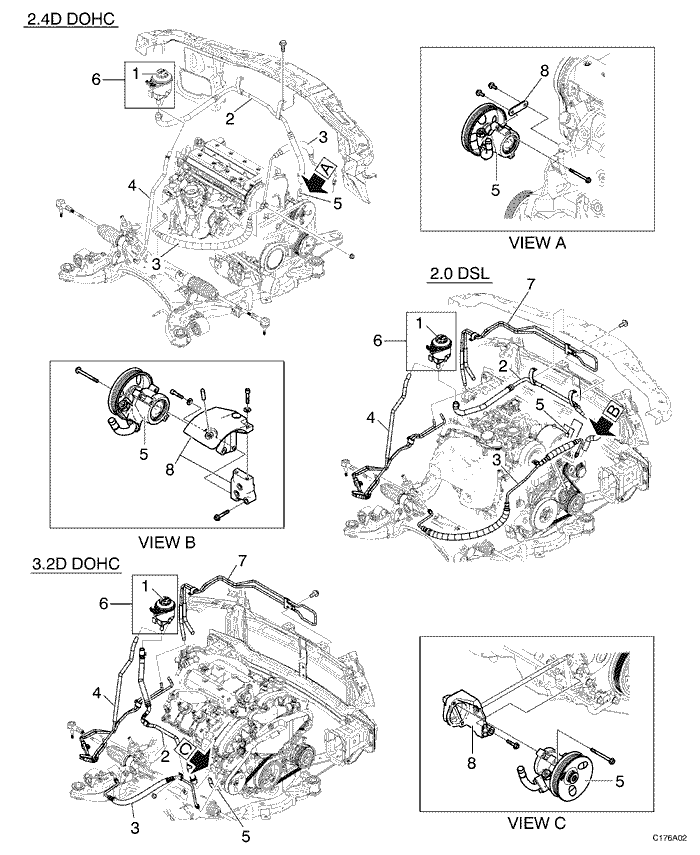

C176A02
Display graphicTranslations of text in graphics


POWER STEERING SYSTEM - POWER STEERING PIPE LINE (623)

NO.
OPERATION DESCRIPTION
OPERATION CODE
MODEL
C100
C105
1
. CAP, POWER STEERING PUMP RESERVOIR - REPLACE
6230100
0.2
0.2
2
. PIPE, POWER STEERING PUMP INLET - REPLACE
.
.
.
DOHC(2.4D)
6230500
0.5
0.5
DOHC(3.2D)
6230510
0.9
0.9
2.0 DSL
6230520
0.5
0.5
3
. HOSE, POWER STEERING GEAR INLET - REPLACE
.
.
.
DOHC(2.4D)
6230900
0.8
0.8
DOHC(3.2D)
6230910
0.9
0.9
2.0 DSL
6230920
1.0
1.0
4
. PIPE, POWER STEERING GEAR OUTLET - REPLACE
.
.
.
DOHC(2.4D)
6231500
0.7
0.7
DOHC(3.2D)
6231510
1.2
1.2
2.0 DSL
6231520
1.2
1.2
5
. PUMP ASSEMBLY, POWER STEERING - REPLACE
.
.
.
DOHC(2.4D)
6231900
0.9
0.9
DOHC(3.2D)
6231910
0.8
0.8
2.0 DSL
6231920
1.0
1.0
6
. RESERVOIR ASSEMBLY, PS FLUID (REMOTE) - REPLACE
6232100
0.4
0.4
7
. PIPE, POWER STEERING FLUID COOLING - REPLACE
6232200
0.9
0.9
8
. BRACKET, POWER STEERING PUMP - REPLACE
.
.
.
DOHC(2.4D)
6232400
0.4
0.4
DOHC(3.2D)
6232410
0.8
0.8
2.0 DSL
6232420
1.0
1.0
