SECTION 5D

TRANSFER CASE

C175D01
Display graphicTranslations of text in graphics

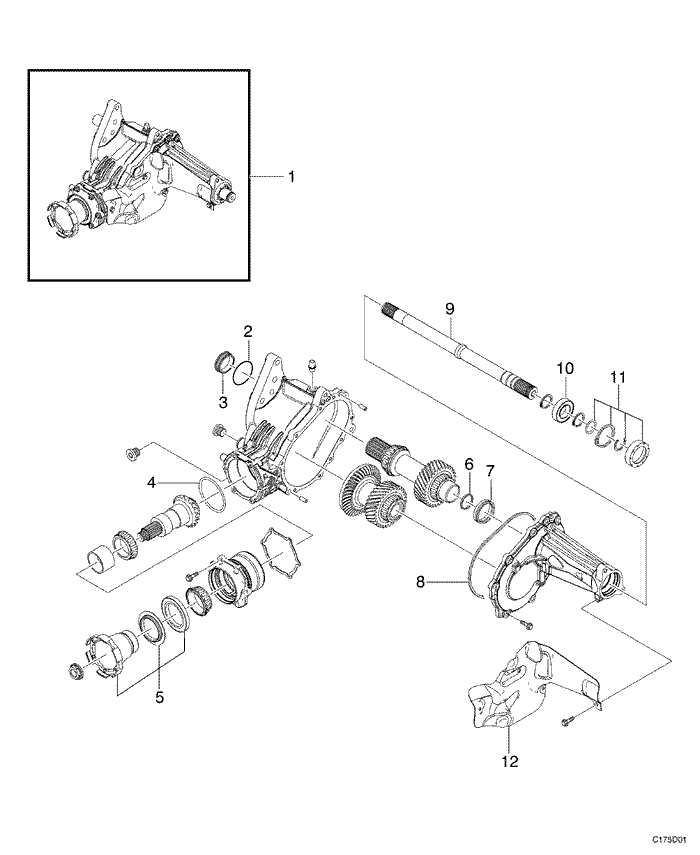

TRANSFER CASE - TRANSFER CASE PARTS (591)

NO.
OPERATION DESCRIPTION
OPERATION CODE
MODEL
C
.
1
. TRANSFER CASE ASSEMBLY - REPLACE
5910100
1.5
.
. OIL, TRANSFER CASE MODULE - REPLACE
5910200
0.3
.
2
. O - RING, TRANSFER CASE INPUT SHAFT - REPLACE
5910300
1.5
.
3
. SEAL, TRANSFER CASE INPUT SHAFT - REPLACE
5910400
2.0
.
4
. O - RING, TRANSFER CASE REAR OUTPUT DRIVE SHAFT HOUSING - REPLACE
5910500
0.6
.
5
. FLANGE, TRANSFER CASE REAR OUTPUT SHAFT - REPLACE
5910600
0.7
.
6
. SEAL, FRONT WHEEL DRIVE INTERMEDIATE SHAFT - REPLACE
5910700
2.0
.
7
. SEAL, FRONT WHEEL DRIVE INTERMEDIATE SHAFT HOUSING - REPLACE
5910800
2.0
.
8
. SEAL, TRANSFER CASE - REPLACE
5910900
1.8
.
9
. SHAFT, FRONT WHEEL DRIVE INTERMEDIATE - REPLACE
5911000
1.9
.
10
. BEARING, FRONT WHEEL DRIVE INTERMEDIATE SHAFT - REPLACE
5911100
1.9
.
11
. SEAL, FRONT WHEEL DRIVE INTERMEDIATE SHAFT - REPLACE
5911200
0.6
.
12
. SHIDELD, TRANSFER CASE - REPLACE
5911300
0.3
.
C : C-100
