SECTION 9O

BODY & ACCESSORIES (BUMPERS & FASCIAS)

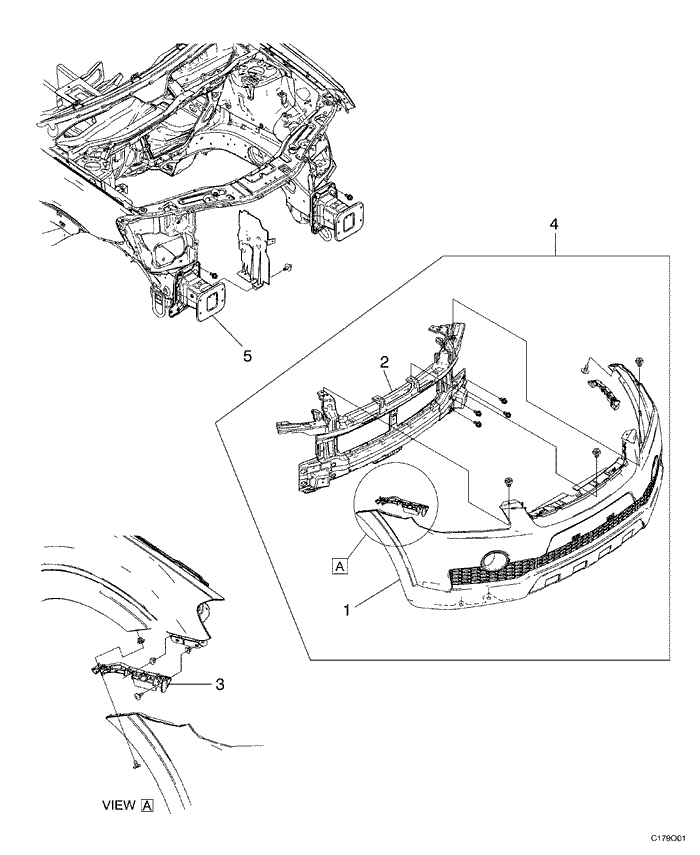

C179O01
Display graphicTranslations of text in graphics


BUMPERS & FASCIAS - FRONT BUMPER (956)

NO.
OPERATION DESCRIPTION
OPERATION CODE
MODEL
C100
C105
1
. FASCIA, FRONT BUMPER - REPLACE
9560100
1.0
1.0
2
. BEAM, IMPACT FRONT - REPLACE (ONE PIECE)
9560300
1.2
1.2
3
. BRACKET, BUMPER. FRONT - REPLACE
9560900
1.0
1.0
4
. STAY, FRONT BUMPER - REPLACE
9561500
1.3
1.3

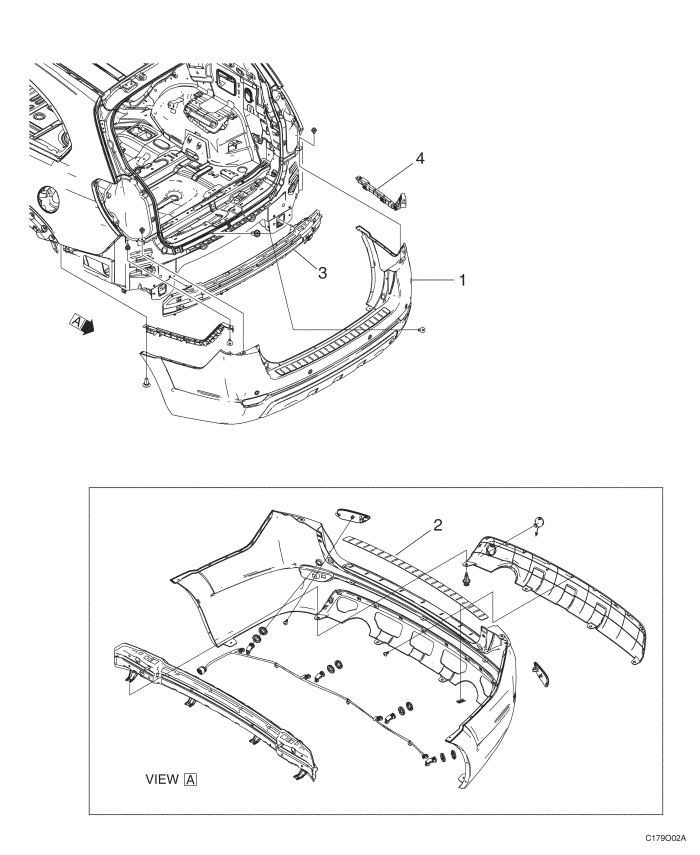

C179O02A
Display graphicTranslations of text in graphics


BUMPERS & FASCIAS - REAR BUMPER (957)

NO.
OPERATION DESCRIPTION
OPERATION CODE
MODEL
C100
C105
1
. FASCIA, REAR BUMPER - REPLACE
9570100
0.8
0.8
3
. PAD, REAR BUMPER STEP - REPLACE
9570500
0.2
0.2
3
. BEAM, IMPACT REAR - REPLACE
9570600
0.9
0.9
4
. BRACKET, BUMPER REAR - REPLACE
9570700
0.8
0.8
