SECTION 3C

REAR DRIVE MODULE

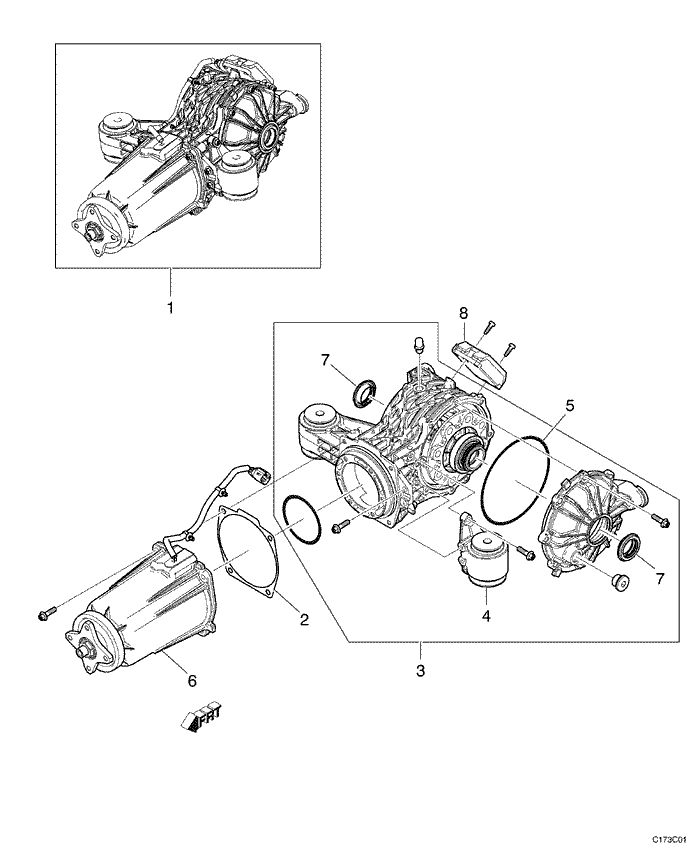

C173C01
Display graphicTranslations of text in graphics


DRIVE AXLE / AXLE/ RDM - RDM PARTS (331)

NO.
OPERATION DESCRIPTION
OPERATION CODE
MODEL
C100
C105
1
. MODULE ASSEMBLY, REAR WHEEL DRIVE - REPLACE
3310100
1.9
1.9
. OIL, REAR DRIVE MODULE - REPLACE
3310300
0.3
0.3
2
. SEAL, DIFFERENTIAL DRIVE PINION GEAR - REPLACE
3310500
2.0
2.0
3
. HOUSING ASM, REAR WHEEL DRIVE DIFFERENTIAL CARRIER - REPLACE
3310700
2.0
2.0
4
. BUSHING ASSEMBLY, REAR WHEEL DRIVE DIFFERENTIAL CARRIER - REPLACE
3310900
1.9
1.9
5
. SEAL, DIFFERENTIAL CARRIER COVER - REPLACE
3311100
2.0
2.0
6
. HOUSING ASM, ASSEMBLY REAR WHEEL DRIVE MODULE CLUTCH - REPLACE
3311300
1.9
1.9
7
. SEAL, REAR AXLE SHAFT - REPLACE
3311500
1.9
1.9
8
. MODULE, REAR DIFFERENTIAL CLUTCH CONTROL - REPLACE
3316100
1.9
2.1
INC : REPROGRAM
9
. MODULE, REAR DIFFERENTIAL CLUTCH CONTROL - REPROGRAM ONLY
3317100
0.3
0.3

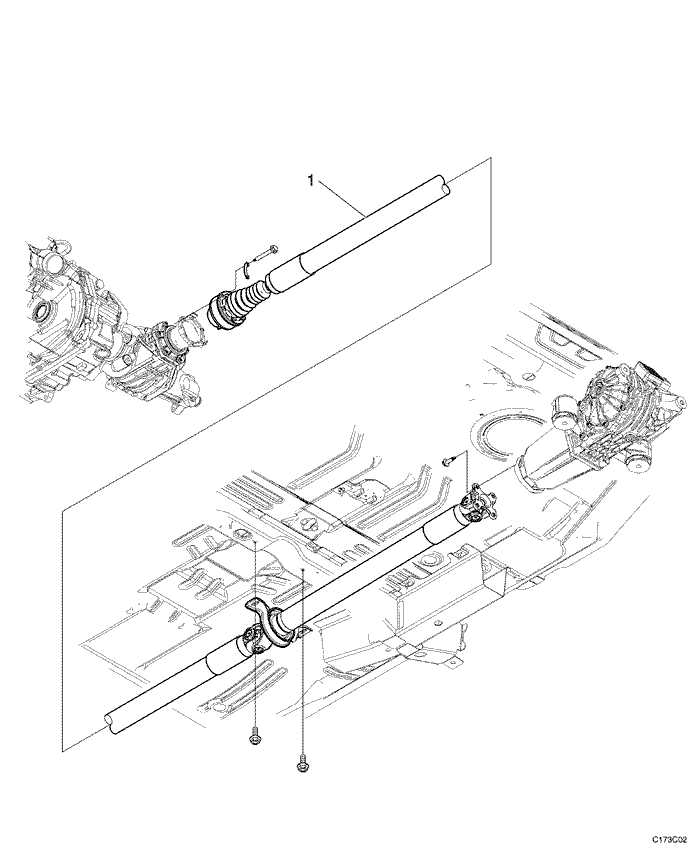

C173C02
Display graphicTranslations of text in graphics


DRIVE AXLE / AXLE/ RDM - RDM PARTS (332)

NO.
OPERATION DESCRIPTION
OPERATION CODE
MODEL
C100
C105
1
. SHAFT ASM, PROPELLER - REPLACE
3320100
0.5
0.5
